06 - Modern RNNs

References

• Reading: Dive into Deep Learning (D2L), Modern Recurrent Neural Networks

回顾, 对于 Sequential 数据, 我们会维护一个隐藏状态 $H_t$ 来存储过去的信息, 通过

$$H_t=\varphi (H_{t-1}{W}_{hh}+X_t{W}_{xh}+b_h)$$

的形式来更新隐藏状态.

1. Long Short-Term Memory (LSTM) Networks

RNN 在长序列上, 由于其梯度会层层累加, 造成 gradient explosion 或 gradient vanishing 问题. 因此我们需要一些更复杂的结构来维护长时间的依赖关系. LSTM 通过引入 Gate 来控制信息的流动, 使得信息可以在 cell state 中长期存储, 有效地解决了 Vanishing gradient 问题.

1.1 LSTM Cell

在 LSTM 中, 我们会维护一个 cell state $C_t$ 来对信息进行长期存储. 在其中, 我们会使用三个 Gate 来控制信息的流动:

• Input Gate ${\mathrm{I}}_t$: 控制当前输入 $X_t$ 进入 cell state 的程度.
• Forget Gate ${\mathrm{F}}_t$: 控制 cell state 中的信息被遗忘 (趋近于 0) 的程度.
• Output Gate ${\mathrm{O}}_t$: 控制 cell state 中的信息被输出的程度.

下面给出具体的公式:

假设当前的 batch size 为 $n$, 输入维度为 $d$, 隐藏状态维度为 $h$. 假设输入为 ${\mathbf{X}}_t\in {\mathbb{R}}^{n\times d}$, 隐藏状态为 ${\mathbf{H}}_{t-1}\in {\mathbb{R}}^{n\times h}$. 则在 $t$ 时刻, LSTM 的计算过程为:

$$\begin{array}{rl}{\mathbf{I}}_t& =\sigma ({\mathbf{X}}_t{W}_{xi}+{\mathbf{H}}_{t-1}{W}_{hi}+b_i)\text{(input gate)}\\ {\mathbf{F}}_t& =\sigma ({\mathbf{X}}_t{W}_{xf}+{\mathbf{H}}_{t-1}{W}_{hf}+b_f)\text{(forget gate)}\\ {\mathbf{O}}_t& =\sigma ({\mathbf{X}}_t{W}_{xo}+{\mathbf{H}}_{t-1}{W}_{ho}+b_o)\text{(output gate)}\\ {\tilde{\mathbf{C}}}_t& =\tanh ({\mathbf{X}}_t{W}_{xc}+{\mathbf{H}}_{t-1}{W}_{hc}+b_c)\text{(candidate cell state)}\\ {\mathbf{C}}_t& ={\mathbf{F}}_t\odot {\mathbf{C}}_{t-1}+{\mathbf{I}}_t\odot {\tilde{\mathbf{C}}}_t\text{(cell state)}\end{array}$$

• 其中, ${\mathbf{I}}_t,{\mathbf{F}}_t,{\mathbf{O}}_t\in (0,1)$, 类似一个 soft-switch, 控制信息的流动. 取 1 时表示完全通过, 取 0 时表示完全不通过.
• Internal state ${\mathbf{C}}_t$ 表示了 LSTM 的最核心更新规则: 我们会将历史的信息 ${\mathbf{C}}_{t-1}$ 进行一定程度的遗忘 ${\mathbf{F}}_t\odot {\mathbf{C}}_{t-1}$, 然后将当前输入的信息 ${\tilde{\mathbf{C}}}_t$ 进行一定程度的保留 ${\mathbf{I}}_t\odot {\tilde{\mathbf{C}}}_t$, 最后将两者相加.

最终这个 cell state ${\mathbf{C}}_t$ 会通过一个输出 gate ${\mathbf{O}}_t$ 来控制输出:

$${\mathbf{H}}_t={\mathbf{O}}_t\odot \tanh ({\mathbf{C}}_t)$$

在 PyTorch 中, LSTM 已经被实现为一个内置的模块, 我们可以直接使用:

class LSTM(nn.Module):
    def __init__(self, input_size, hidden_size, num_layers=1):
        super(LSTM, self).__init__()
        self.lstm = nn.LSTM(input_size, hidden_size, num_layers)

    def forward(self, x):
        out, _ = self.lstm(x)
        return out

2. Gated Recurrent Unit (GRU)

GRU 是一个更简化的 LSTM 变种, 它将 input gate 和 forget gate 合并成一个 update gate ${\mathbf{Z}}_t$, 通过一个 reset gate ${\mathbf{R}}_t$ 来控制 cell state 的更新.

在 $t$ 时刻, GRU 的计算过程为:

$$\begin{array}{rl}{\mathbf{R}}_t& =\sigma ({\mathbf{X}}_t{W}_{xr}+{\mathbf{H}}_{t-1}{W}_{hr}+b_r)\text{(reset gate)}\\ {\mathbf{Z}}_t& =\sigma ({\mathbf{X}}_t{W}_{xz}+{\mathbf{H}}_{t-1}{W}_{hz}+b_z)\text{(update gate)}\\ {\bar{\mathbf{H}}}_t& =\tanh ({\mathbf{X}}_t{W}_{xh}+({\mathbf{R}}_t\odot {\mathbf{H}}_{t-1})W_{hh}+b_h)\text{(candidate hidden state)}\end{array}$$

• 当 Reset gate ${\mathbf{R}}_t$ 趋近于 1 时, $({\mathbf{R}}_t\odot {\mathbf{H}}_{t-1})\approx {\mathbf{H}}_{t-1}$, 使得当前的 hidden state 退化为: ${\bar{\mathbf{H}}}_t=\tanh ({\mathbf{X}}_t{W}_{xh}+{\mathbf{H}}_{t-1}{W}_{hh}+b_h)$, 也就是 GRU 退化为一个普通的 RNN.
• 当 Reset gate ${\mathbf{R}}_t$ 趋近于 0 时, 当前的 hidden state 会被重置为 0, 使得模型能够忘记之前的信息, 模型退化为 ${\bar{\mathbf{H}}}_t\approx \tanh ({\mathbf{X}}_t{W}_{xh}+b_h)$, 即一个普通的 MLP.

最终我们通过 update gate ${\mathbf{Z}}_t$ 来控制当前的 hidden state 的最终输出:

$${\mathbf{H}}_t={\mathbf{Z}}_t\odot {\mathbf{H}}_{t-1}+(1-{\mathbf{Z}}_t)\odot {\bar{\mathbf{H}}}_t$$

• 当 ${\mathbf{Z}}_t$ 趋近于 1 时, ${\mathbf{H}}_t\approx {\mathbf{H}}_{t-1}$, 使得当前的 hidden state 保持不变.
• 当 ${\mathbf{Z}}_t$ 趋近于 0 时, ${\mathbf{H}}_t\approx {\bar{\mathbf{H}}}_t$, 使得当前的 hidden state 被重置为 ${\bar{\mathbf{H}}}_t$.

在 PyTorch 中, GRU 已经被实现为一个内置的模块, 我们可以直接使用:

class GRU(nn.Module):
    def __init__(self, input_size, hidden_size, num_layers=1):
        super(GRU, self).__init__()
        self.gru = nn.GRU(input_size, hidden_size, num_layers)

    def forward(self, x):
        out, _ = self.gru(x)
        return out

LSTM v.s. GRU

• GRU 的模型设计更为简洁, 一般而言其训练速度更快
• 然而由于没有 LSTM 中的 internal state, 在一些具有非常强的长时间依赖关系的任务上, GRU 的性能可能会稍差一些.

3. Deep RNNs

这里的 Deep RNNs 指的是在 RNN 的序列基础上, 我们把每一步的处理模块也换成一个更深层的处理网络. 一个一般的具有 $L$ 层的长度为 $T$ 的 RNN 的结构图如下:

可以看到, 这里的每一个 Hidden State (e.g. $H_3^{(L)}$) 都有两个输入: 同一时间步的上一层输入 (e.g. $H_3^{(L-1)}$) 和上一时间步的当前层输入 (e.g. $H_2^{(L)}$). 这样就形成了一个深度的 RNN 结构. 因此可以抽象为如下数学公式:

$$\begin{array}{rl}{\mathbf{H}}_t^{(l)}& ={\varphi }_l({\mathbf{H}}_t^{(l-1)}{W}_{xh}^{(l)}+{\mathbf{H}}_{t-1}^{(l)}{W}_{hh}^{(l)}+b_h^{(l)})(l=1,2,\dots ,L)\\ {\mathbf{O}}_t& ={\mathbf{H}}_t^{(L)}{\mathbf{W}}_{hq}+{\mathbf{b}}_q\end{array}$$

• 其中 ${\mathbf{W}}_{xh}^{(l)},{\mathbf{W}}_{hh}^{(l)}\in {\mathbb{R}}^{h\times h}$, ${\mathbf{b}}_h^{(l)}\in {\mathbb{R}}^h$, ${\mathbf{W}}_{hq}\in {\mathbb{R}}^{h\times o}$, ${\mathbf{b}}_q\in {\mathbb{R}}^o$.
• 一般而言 $h\in (64,2056)$, $L\in (1,8)$.

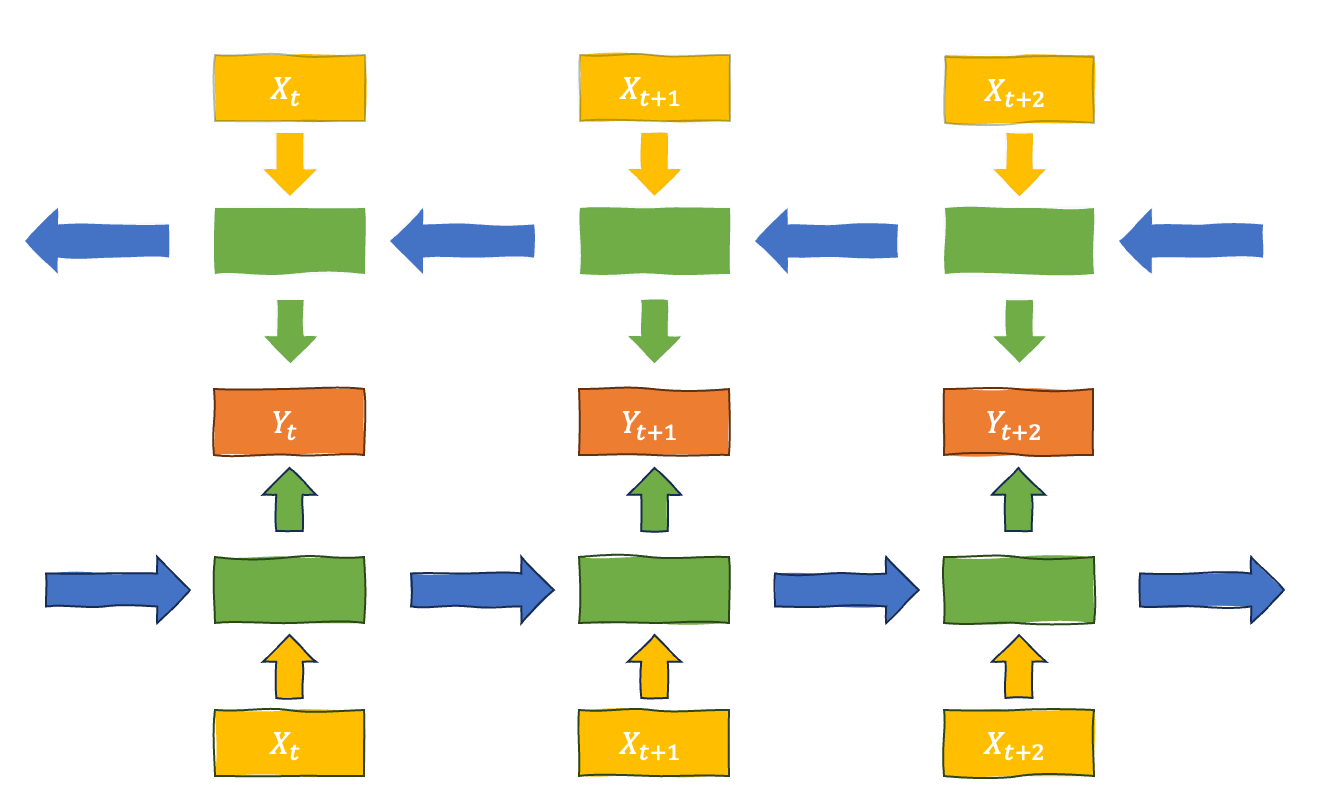

4. Bi-directional RNNs

Bi-directional RNNs 是在 RNN 的基础上, 将输入序列同时从前向和后向进行处理. 这样可以使得模型在每一个时间步都能获得前后文的信息. 这尤其在一些 NLP 任务中 (例如 Speech Detection, Missing Token Prediction 等) 非常有用, 我们常常需要前后文的信息来进行判断.

例如:

• I am _.
• I am _ hungry.
• I am _ hungry and I can eat half a cow.

具体而言, 我们会训练两个方向的 RNN:

$$\begin{array}{rl}{\overrightarrow{\mathbf{H}}}_t& =\varphi ({\overrightarrow{\mathbf{H}}}_{t-1}{W}_{hh}^{\text{forward}}+{\mathbf{X}}_t{W}_{xh}^{\text{forward}}+b_h^{\text{forward}})\\ {\overleftarrow{\mathbf{H}}}_t& =\varphi ({\overleftarrow{\mathbf{H}}}_{t+1}{W}_{hh}^{\text{backward}}+{\mathbf{X}}_t{W}_{xh}^{\text{backward}}+b_h^{\text{backward}})\end{array}$$

其中注意, 这里的 ${\overleftarrow{\mathbf{H}}}_t,{\overrightarrow{\mathbf{H}}}_t$ 是两个不同的 hidden state, 它们的维度是相同的. 但是它们的权重矩阵和偏置项是不同的. 各自相当于是两个独立的 RNN. 训练完成后, 我们会将两个 hidden state 进行整合输出:

$$\begin{gathered} {\mathbf{H}}_t=\left[\begin{array}{cc}{\overrightarrow{\mathbf{H}}}_t& {\overleftarrow{\mathbf{H}}}_t\end{array}\right] \\ {\mathbf{O}}_t={\mathbf{H}}_t{\mathbf{W}}_{hq}+{\mathbf{b}}_q \end{gathered}$$

5. Machine Translation

• 机器翻译是一个典型的 Seq2Seq 任务, 其发展和 RNN 密切相关. 翻译中, 我们有一个 Source Language 和一个 Target Language, 两个 sequence 之间的长度, 以及每个 token 的位置等信息都是不一样的. 这样的问题也称为 Unaligned Sequence Problem.

• 这里以 Tatoeba 数据集为例, 其数据集包含了多种语言的翻译对. 例如 English-French:

  # Go. Va!
  # Hi. Salut !
  # Run. Cous!
  # Run! Courez !


5.1 Data Preprocessing

首先我们将数据集进行 tokenization:

src, tgt = data._tokenize(text)
# [['go', '.', '<eos>'], ...]
# [['va', '!', '<eos>'], ...]

• 这里 <eos> 是一个特殊的 token, 用来表示 end of sequence.
• 为了进一步简化计算, 将稀有的 token 进行合并统一记为 <unk>.

5.2 Loading Sequence Data of Same Length

我们希望把每个 sequence 的长度都统一为 $T$, 这样可以方便我们进行 batch 训练. 这里我们可以使用 pad_sequence 来实现. 具体而言其会通过 <pad> token 来填充每个 sequence, 使得每个 sequence 的长度都为 $T$.

此外, 在针对 target sequence 的时候, 我们会在每个 sequence 前面加一个 <bos> token 来表示开始, 并且标记了 target.

5.3 Machine Translation 的 Encoder-Decoder 结构

对于机器翻译, 我们会使用一个 Encoder-Decoder 的结构. 其结构如下:

• Encoder: 将输入的 source sequence 进行编码, 得到一个 hidden state ${\mathbf{H}}_T$.
• Decoder: 将 hidden state ${\mathbf{H}}_T$ 进行解码, 这个 hidden state 会被传入到 decoder 的每一个时间步中, 并联合 Target sequence 的上一个 token 作为输入, 进行解码预测. 模型在看到 <bos> token 后, 会开始进行预测, 直到预测到 <eos> token.

Teacher Forcing: Teacher forcing 会使用真实的 target token 作为输入 (当然是前移一个位置), 而不是使用模型预测的 token 作为下一个输入. 这样可以加快模型的收敛速度, 但是在测试时, 我们需要使用模型预测的 token 作为下一个输入.

5.3.1 Encoder

具体而言, 假设输入的序列为

$$\mathbf{X}=[{\mathbf{x}}_1,{\mathbf{x}}_2,\dots ,{\mathbf{x}}_T]$$

使用如下的公式进行编码:

$$\begin{array}{rl}{\mathbf{H}}_t& =f({\mathbf{H}}_{t-1},{\mathbf{x}}_t)\end{array}$$

我们还会引入一个 context vector ${\mathbf{c}}_T$ 来表示当前的 hidden state (一般是最后一个步骤对应的):

$$\begin{array}{rl}{\mathbf{c}}_T& =\varphi ({\mathbf{H}}_1,{\mathbf{H}}_2,\dots ,{\mathbf{H}}_T)\end{array}$$

Encoder 的训练权重有两个参数:

• No. of rows: vocab_size, 表示输入的 token 的个数.
• No. of columns: embed_size, 表示每个 token 的 embedding 维度.

5.3.2 Decoder

在训练阶段, 我们希望 Decoder 能够和给定的 target sequence $\mathbf{Y}=[{\mathbf{y}}_1,{\mathbf{y}}_2,\dots ,{\mathbf{y}}_T^{\prime }]$ 进行对齐. 具体而言, Decoder 会输入三个变量: 上一步的 target token ${\mathbf{y}}_{t-1}$, 上一步的 hidden state ${\mathbf{S}}_{t-1}$, 以及 Encoder 的 context vector ${\mathbf{c}}_T$:

$$\begin{array}{rl}{\mathbf{S}}_t& =f({\mathbf{S}}_{t-1},{\mathbf{y}}_{t-1},{\mathbf{c}}_T)\end{array}$$

然后我们通过全连接层和 Softmax 层来进行预测:

$$\mathbb{P}({\mathbf{y}}_t|{\mathbf{y}}_1,\cdots ,{\mathbf{y}}_{t-1},{\mathbf{c}}_T)$$

5.3.3 Prediction

在预测阶段, 我们只有输入序列, 并不知道 target sequence. 在预测时, 我们永远会从 <bos> token 开始进行解码，直到遇到 <eos> token 为止. 并且此时我们会用预测的 token 作为下一个输入.

在理想状况中, 我们的目标是使得生成的 sequence 的联合概率分布最高:

$$\prod _{t^{\prime }=1}^{T^{\prime }}\mathbb{P}({\mathbf{y}}_{t^{\prime }}|{\mathbf{y}}_1,\cdots ,{\mathbf{y}}_{t^{\prime }-1},{\mathbf{c}}_T)$$

• Exhaustive Search: 想要枚举每一种可能进行计算是不现实的, 因为每一步我们都要从 $|\mathcal{V}|$ 个 token 中进行选择, 这会导致总的计算为 $\mathcal{O}(|\mathcal{V}{|}^{T^{\prime }})$.

• Greedy Search: 在 Greedy Search 中, Decoder 会通过 Softmax 生成一个概率分布, 每一步会选择最高的概率对应的 token 作为输出, 直到遇到 <eos> token 为止.

  $$y_{t^{\prime }}=\underset{y\in \mathcal{Y}}{\mathrm{argmax}}\mathbb{P}(\mathbf{y}|{\mathbf{y}}_1,\cdots ,{\mathbf{y}}_{t^{\prime }-1},{\mathbf{c}}_T)$$
  • 然而 Greedy Search 并不保证能够收敛到全局最优.

• Beam Search:

  • 在每个时间步, 选择出现概率最高的 $k$ 个 token 作为候选; 在生成的所有下一步的候选中, 再次选择$k$ 个 token 作为候选, 直到遇到 <eos> token 为止.
  • 在得到所有的候选后, 通过 $$\frac{1}{L^{\alpha }}\log \mathbb{P}({\mathbf{y}}_1,\cdots ,{\mathbf{y}}_L|\mathbf{c})=\frac{1}{L^{\alpha }}\sum _{t^{\prime }=1}^L\log \mathbb{P}({\mathbf{y}}_{t^{\prime }}|{\mathbf{y}}_1,\cdots ,{\mathbf{y}}_{t^{\prime }-1},{\mathbf{c}}_T)$$
  • Beam Search 的时间复杂度 $\mathcal{O}(k\mathcal{Y}{T}^{\prime })$

5.3.4 BLEU

引入 BLEU (Bilingual Evaluation Understudy) 来评估翻译的质量 (此时假设我们是有标准答案的). BLEU 是一个基于 n-gram 的评估指标, 其计算方式如下:

$$\text{BLEU}=\exp \left\{\min (0,1-\frac{{\text{len}}_{\text{label}}}{{\text{len}}_{\text{prediction}}})\right\}\prod _{n=1}^k{p}_n^{1/2^n}$$

• 其中 $p_n$ 是 n-gram 的精确度, 其计算方式如下: $$p_n=\frac{\text{number of matched n-grams in prediction and target}}{\text{number of n-grams in prediction}}$$
• ${\text{len}}_{\text{label}}$, ${\text{len}}_{\text{prediction}}$ 表示在 target 和prediction 中的 token 数量
• $k$ 是能够匹配到的最大 n-gram 的长度 (因为如果到 $k$-gram 时已经没有能够匹配到的模式了, 那么对于所有的 $n>k$ 的 n-gram 都是 0. 我们需要避免将0引入乘积中).

下面以 A,B,C,D,E,F 作为 target, A,B,B,C,D 作为 prediction 为例对 BLEU 的计算进行说明.

• 首先计算 n-gram precision:
  • 1-gram $p_1$: 分母考察 prediction 中总的 1-gram 数量, 这里是5. 分子为依次遍历 target 的每个 1-gram, 看是否能够匹配到 prediction 中的 1-gram. 这里是 4 (因为 target 中只有一个 B, 因此对于 prediction 中的第二个 B 不会进行匹配). 因此 $p_1=\frac{4}{5}=0.8$.
  • 2-gram $p_2$: 分母考察 prediction 中总的 2-gram 数量, 这里为 AB,BB,BC,CD 共4 个. 分子为使用 target 的 AB,BC,CD,DE,EF 与 prediction 的 2-gram 进行匹配, 这里一共有 3 个匹配. 因此 $p_2=\frac{3}{4}=0.75$.
  • 3-gram $p_3$: Prediction 的 3-gram 为 ABB,BBC,BCD, 共 3 个. Target 的 3-gram 为 ABC,BCD,CDE,DEF, 共 4 个. 这里 prediction 中的 BCD 和 target 中的 BCD 匹配, 因此 $p_3=\frac{1}{3}=0.33$.
  • 4-gram $p_4$: Prediction 的 4-gram 为 ABBC,BBCD, 共 2 个. Target 的 4-gram 为 ABCD,BCDE,CDEF, 共 3 个. 这里没有匹配, 因此 $p_4=\frac{0}{2}=0$.
• 然后计算长度惩罚项:
  • ${\text{len}}_{\text{label}}=6$, ${\text{len}}_{\text{prediction}}=5$, 因此 $1-\frac{{\text{len}}_{\text{label}}}{{\text{len}}_{\text{prediction}}}=1-\frac{6}{5}=-0.2$.
• 此时$k=3$, 因为 $p_4=0$.

若 prediction 和 target 是完全相同的, 则所有 $p_n=1,\forall n$, 对应的 BLEU 为 1. 并且能够参与匹配的 n-gram 越长, 则 BLEU 越高. 前面的惩罚项是为了避免模型输出的长度过短, 使得 BLEU 过高.
